MAQUETA CONSTELACIONES 23 MARZO 2020


Hola chic@

Seguro que has hecho muchos trabajos de ordenador o de libreta y boli la semana pasada. Vamos a levantarnos un poco de la silla y a rebuscar por casa.

CONSTRUYAMOS una maqueta que nos permita ver una constelación tal y como se observa desde la tierra, es decir como si el cielo fuese plano y al mismo tiempo se pueda ver bien que la realidad es muy distinta y que existe mucha distancia entre las estrellas de una misma constelación !
(Si quisieras observar este fenómeno en la vida real tendrías que tener una súper-nave, muy súper, tan súper que dudo mucho que la vean algún día tus futuros nietos)

Te recomiendo que impliques a tu padre o madre....... mejor a los dos !
Ellos a falta de ordenadores, han hecho maquetas recortables, jugado con trompos, con canicas, con coches, con el TENTE, puede que incluso recuerden los recortables en el reverso de las cajas de cereales o el arroz.
Eran otros tiempos, otros estímulos, pero estoy convencido de que el mundo plano de los ordenadores te resta habilidades para trabajar, mover e imaginar objetos 3D en tu mente, aunque juegos como MINECRAFT ayuden a compensar el tema. Pero lo que sín duda esta sucediendo es que el mundo virtual crea pocas oportunidades para que conozcas las características, la naturaleza de los objetos y los materiales que se usan para construirlos.

Este año has hecho varias maquetas, en Biología por ejemplo.
¿recuerdas el diaporama para tu ser vivo?. Quedo muy chulo.
La última ha sido la maqueta para demostrar el fenómeno del PARALAJE y así descubrir; la distancia a las estrellas, sus tamaños, etc.
Aquí te envío un enlace a un vídeo de la ESA (es como la NASA pero en Europa) realizado con un superordenador, mira que le pasará a la constelación de ORIÓN en los próximos 450.000 años.




¿Has visto cómo se moverán el resto de estrellas de la zona?
Las que están más cerca de nosotros lo hacen rapidísimo, bueno, rapidísimo es un decir, el vídeo apenas dura unos minutos, pero en tiempo real y si vamos hacia atrás. Buffff ! el vídeo equivale al tiempo que ha pasado desde que apareció en Europa el Homo Hendelbergensis (el abuelo del Neanderthal). Ni siquiera existía aún el Homo sapiens. Alucinante !


Te cuento esto del gigante ORIÓN (el cazador que perseguía a las siete hermanas Pléyades, las hijas de Atlas y Pleione) por que esa constelación será la protagonista de la maqueta. Aunque, pensándolo mejor también puedes utilizar la constelación de CASSIOPEA (reina de Egipto y madre de ANDROMEDA), es un poco más sencilla y además las estrellas están más cerca unas de otras.


He hecho unos cuantos dibujos para ayudarte. No he detallado materiales ni tamaños de la maqueta para que te adaptes a lo que encuentres en casa. Por ejemplo puedes usar una caja de zapatos, una caja de cereales, cartones de restos de libretas o la caja de algún aparato que tengas en casa. Cuidado! mira que haya caducado la garantía !

Para construir las estrellas puedes usar multitud de materiales, por ejemplo hacer bolitas de papel de aluminio, plastilina, chicle, papel mezclado con cola, botones (aunque no sean bolitas pueden quedar bien), trocitos de plástico de algún juguete roto, trozos de plástico de algún envoltorio, trozos de un tapón, etc. Imaginación !!!
Ahí va un primer dibujo de la maqueta:




Como puedes ver la caja se usa en sentido vertical, por que la constelación de ORIÓN es más alta que ancha y la caja va sin TAPA.
Si prefieres a CASSIOPEA es mejor construirla en sentido horizontal por que es más ancha que alta, pero tendrás que usar la TAPA y hacer una ventana estrecha en un lateral para que entre un poco de luz, sino al cerrar la tapa no verás nada, ni tampoco verás con claridad que las estrellas están a distinta distancia de la tierra.





También te he subido esta imagen por si no quieres usar una caja. Tendrás que aguantar las estrellas con algo rígido como los palillos de madera que se usan  para los pinchos morunos.







Como puedes ver he escrito la palabra CUIDADO en las maquetas de las cajas. Y es por que debes tener en cuenta que vas a mirar las estrellas por el agujero del extremo (al que llamaremos VISOR), y que para colocar las estrellas en el lugar correcto debes trazar unas líneas (que dibuje en ROSA) desde la imagen de la constelación (que tendrás que dibujar y pegar al fondo de la caja) hasta el VISOR.
La primera parte de las líneas ROSAS es paralela a los lados de la caja y vertical, ves como suben desde las estrellas dibujadas hasta la parte alta de la caja?. Después debes seguir dibujándola por el lateral de la caja hacia el VISOR (fíjate bien en el dibujo). Es precisamente en esa línea ROSA donde tendrás que marcar las MEDIDAS para situar al estrella. Las líneas también se ven muy bien en la imagen gris de los palillos de madera, pero en ese caso se dibujan primero hacia abajo y después hacia el VISOR en el cartón horizontal que soporta las estrellas. Lo ves mejor ahí ?. Te das cuenta de por que son importantes?. Son una ayuda para encontrar el CAMINO VISUAL que siguen tus ojos hasta las estrellas del dibujo del fondo de la caja.

¿ Como se hacen esas MEDIDAS de las que hemos hablado ? Verás, te harán falta estas imágenes:






Pero como puedes ver........esas medidas son reales!. Es decir están en AÑOS LUZ.
¿Como se pueden utilizar para mi maqueta?
Es sencillo, en el primer dibujo hice un cálculo muy elemental. Ves esa medida de 30 cm con la FLECHA VERDE que pone POR EJEMPLO.






Bien, pues la saque de la caja que use para mi maqueta, vuelve a ver el primer dibujo, ves?, esos 30 cm son el LARGO de mi caja. Tu tendrás que sacarla de tu caja, tal vez sean 45cm, o 40cm o tal vez 25 cm. Yo no lo sé, depende de tu caja.

Cuando la tengas tienes que CONVERTIR los centimetros de tu maqueta en AÑOS LUZ.
Se hace así:
¿Ves la operación escrita en ROSA?




Como ya sabes mi caja mide 30 cm, dividí la distancia de la estrella más lejana de la constelación de ORIÓN entre esos 30 cm. El resultado son 55cm. Por tanto cada 55 AÑOS LUZ en MI MAQUETA es 1 cm.
Cuando coloque en mi maqueta, por ejemplo; la estrella BELLATRIX que está a 114 a.l. de la tierra, tendré que dividir 114 entre 55, el resultado son 2cm.
ATENTO (lee esto que te voy a decir las veces que haga falta hasta entenderlo).
Por tanto a 2 centímetros del VISOR y en la línea ROSA que une el VISOR y la estrella BELLATRIX del dibujo del fondo, colgaré la estrella. Por supuesto ese dato es para mi maqueta.




TU tendrás que hacer esa división, pero con la medida que obtengas para TU maqueta.


Vamos....

PASO 1. mide la caja....

PASO 2.  decide si quieres hacer ORIÓN o CASSIOPEA.

PASO 3.  ahora toma la estrella más lejana (que será la que va al final de la caja) y divide ese dato con la medida de tu caja. Como puedes ver para CASSIOPEA son 330 a.l. y para ORIÓN son 1650 a.l.
Con esa medida y las líneas que dice antes que debes dibujar, tienes todo lo necesario para situar bien la estella.

PASO 4.  ahora solo te falta saber la longitud del hilo que debes usar. Y solo hay un método, asomarte por el VISOR e ir DESCOLGANDO poco a poco la estrella hasta que tape la imagen de la estrella que ves en el dibujo del fondo de la caja.

Y CONSEGUIDO ! Ya tienes la primera estrella !
A por el resto......

Ejem, ejem.......solo un reto más!!!. Te mando estas dos fotos para que veas el BRILLO y COLOR que tienen las estrellas de ORIÓN y CASSIOPEA.
Fíjate bien por que eso afectará al tamaño de la bolita que uses y a su color.
Observa que el brillo de una estrella es la combinación de su TAMAÑO y de la DISTANCIA que nos separa de ella.


CUANDO ACABES LE HACES TRES O CUATRO FOTOS; DE LADO, DESDE EL VISOR, DE FRENTE.

Es muy difícil calcular el tiempo que te puede llevar este trabajo. Depende de muchas cosas; los materiales que tengas en casa, de si te ayuda tu abuelo/a o no, de si te ayuda alguien más que tu abuelo/a, de si tienes el SARS-CoV-2, de si tienes que sacar el perro a pasear, de si Mari y Sabela han mandado mucho trabajo, de si.......yo que se!

Lo importante NO es CUANDO hay que entregar el trabajo
Lo importante es COMO
Es decir COMO lo has hecho
¿has disfrutado?
¿has aprendido?
¿te has esforzado en dar lo mejor de ti?
Si todas estas respuestas son AFIRMATIVAS el trabajo habrá valido la pena y seguro que será MUY BUENO
De todas formas si no estas satisfecho con tus habilidades manuales, no te preocupes,
simplemente habrá que practicar más!

Envíame esas SÚPER FOTOS
 anxocurras@gmail.com

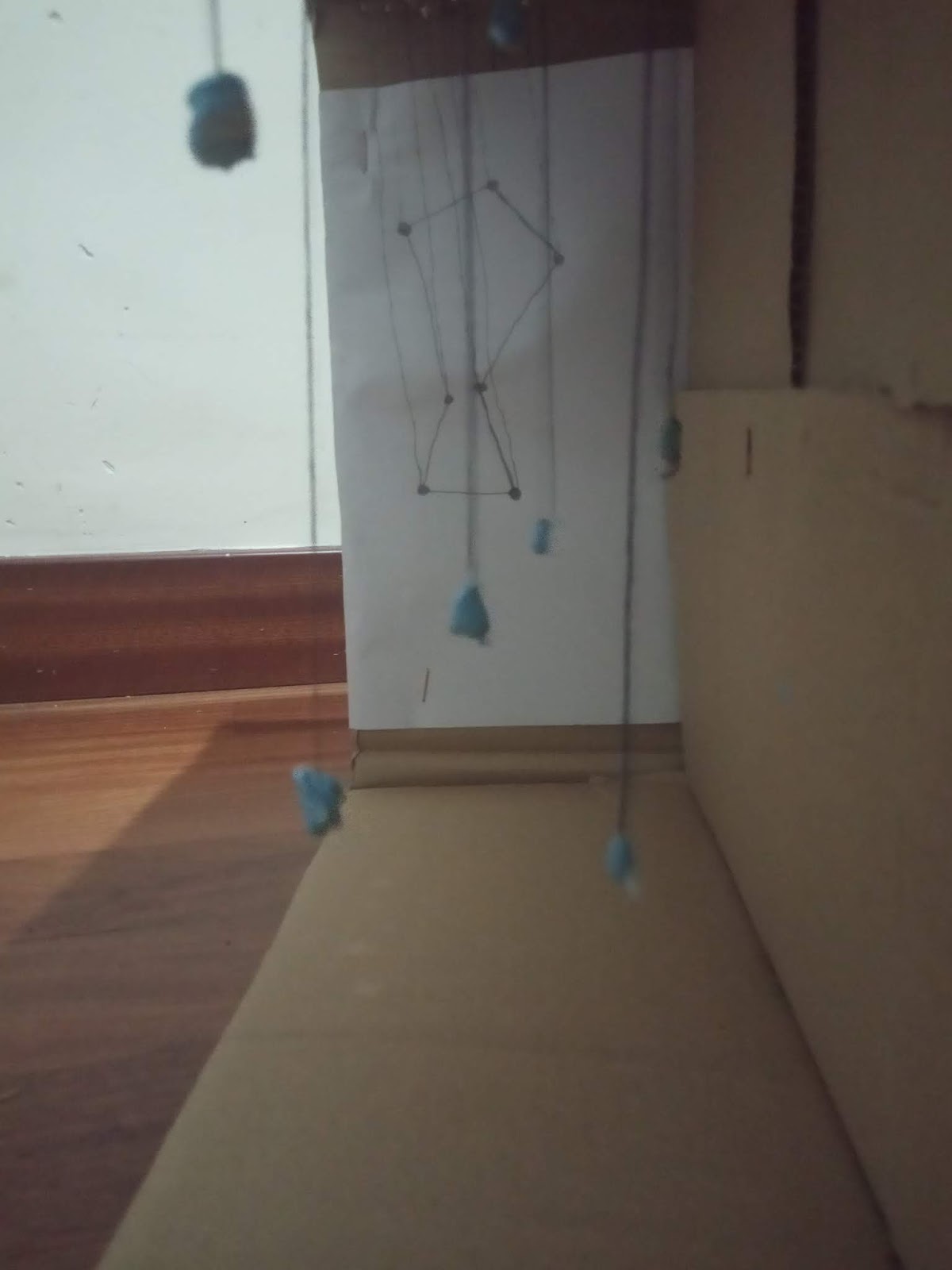

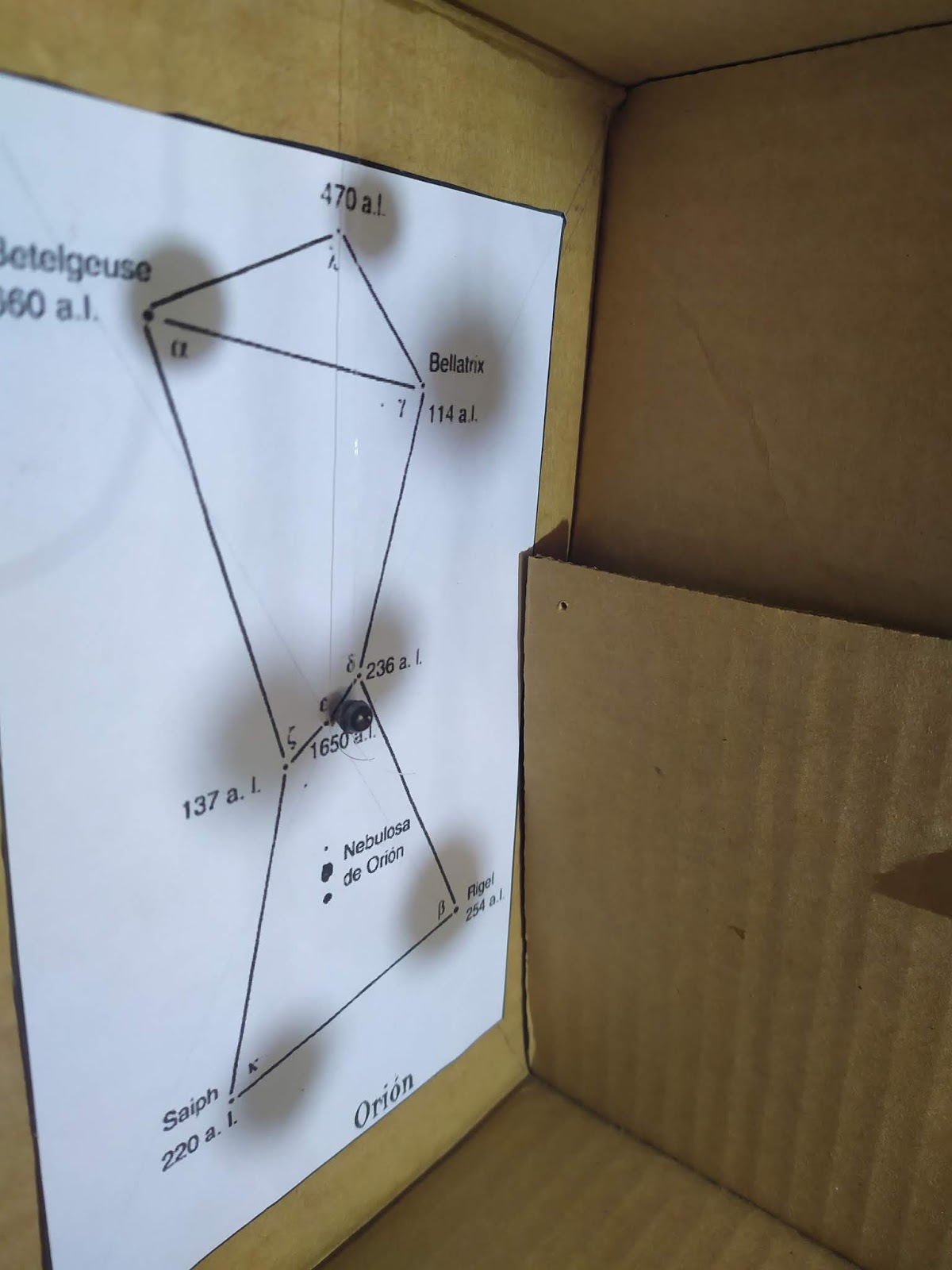

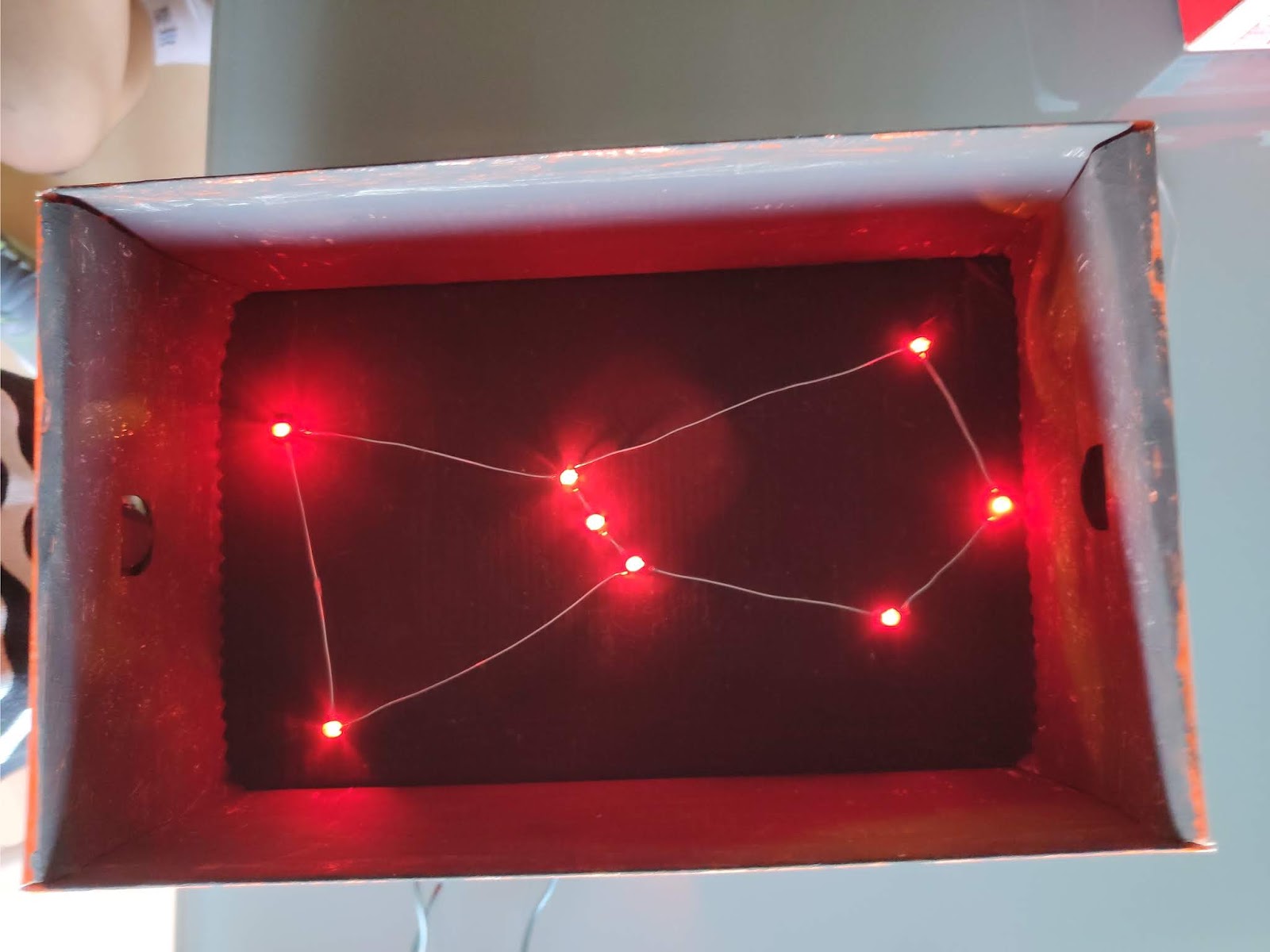

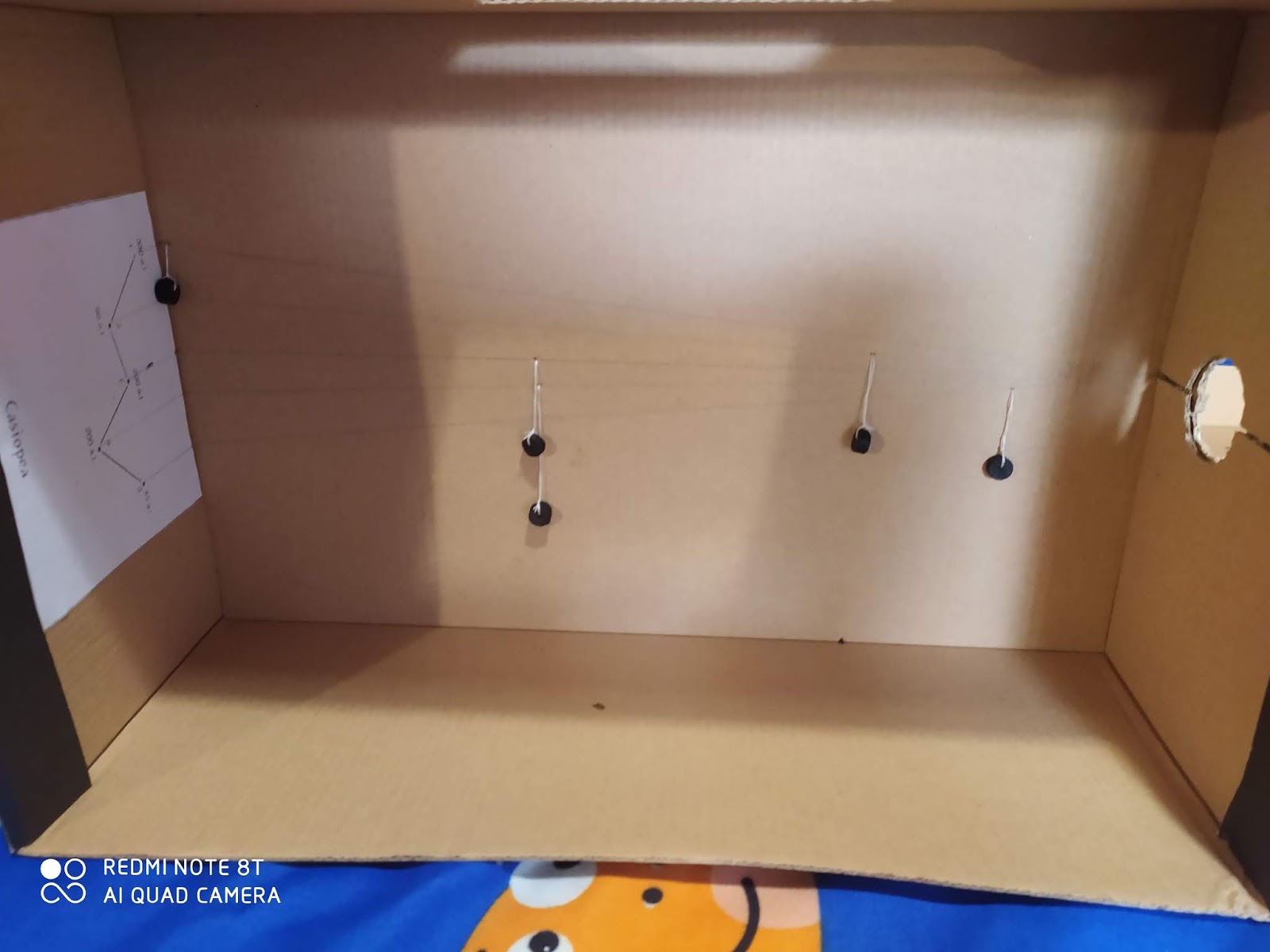

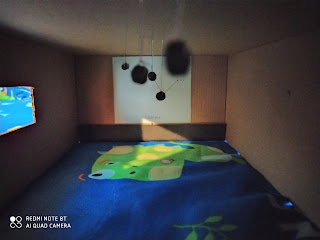

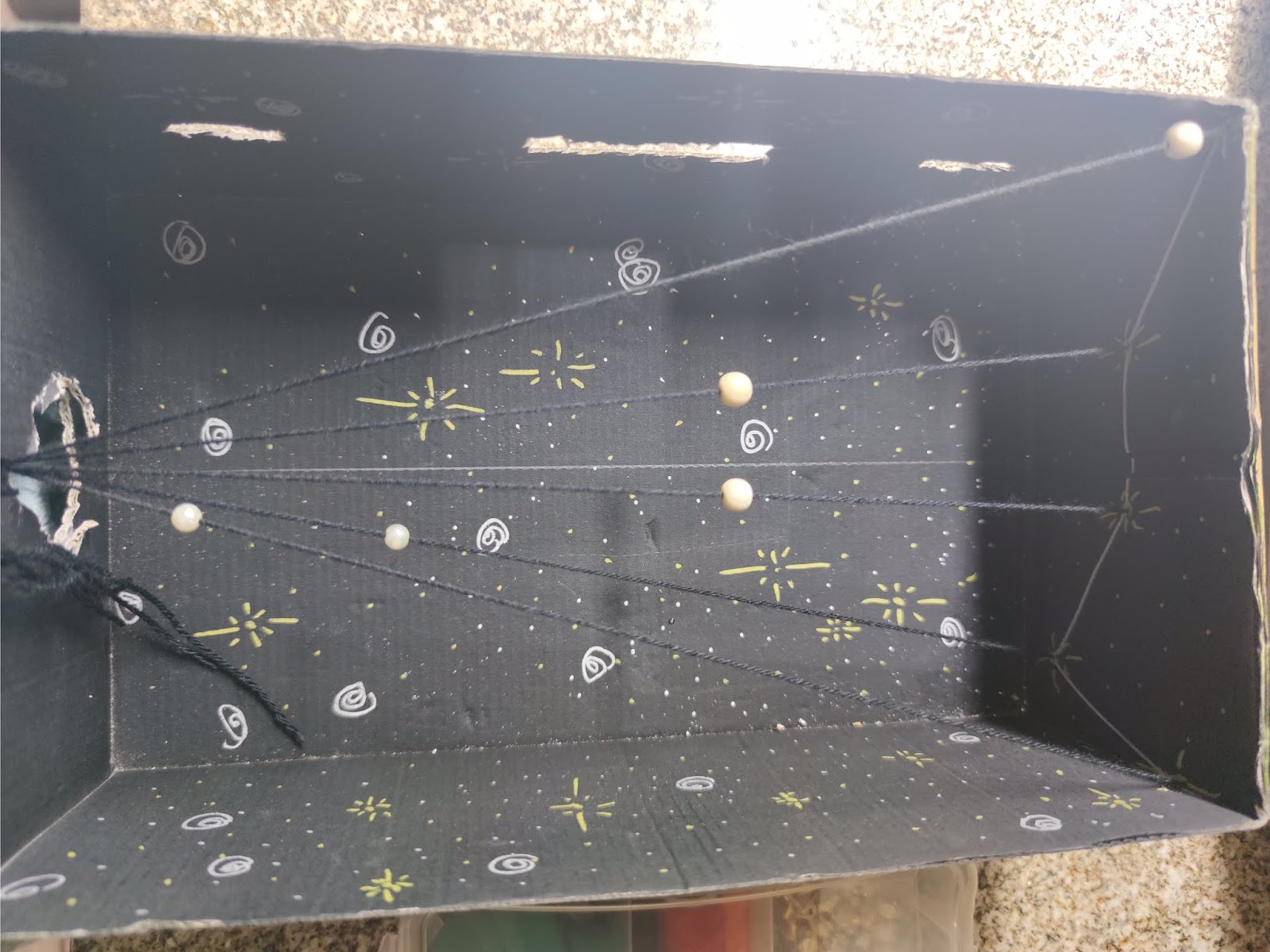

IMÁGENES DE LAS MAQUETAS DE TUS COMPAÑER@S
